母线插接箱
产品介绍
空气型母线槽具有国内外同类产品的优点外，在工艺结构上作了较大改进，具有以下优点：
1、由于母线通道的相间具有一定的空气间隙，改善了电力传输中的散热性能，提高其载荷能力、动热稳定性，进一步减少线损，延长使用寿命和提高工作可靠性。
2、母线槽之间连接充分考虑了施工安装工艺，采用母线通道先对接，然后再母排搭接的工艺方案，移动拆装方便，大大缩短了安装周期。
3、母排联接采用了侧板搭接工艺，使接头的接触面电气性能更加可靠。
4、母排的包复采用了高绝缘强度的热缩管工艺，使母线槽的绝缘强度、防尘能力、使用寿命及对环境的适应能力得到提高。
5、母排和外壳盖板之间采用了绝缘隔块，使母排的绝缘性能大大提高，增强工作可靠性。
6、盖板采用专用滚压机成型，使其具有更强的支撑强度，以适应大跨度场所的安装。
新型节能母线槽
产品介绍
随着我国输配电事业的快速发展，母线槽产品得到了广泛的应用，它已成为各项工程在输配电领域不可缺少的组成部分。母线槽由于供电容量大，安全可靠，安装方便，自引入我国以来，得到了迅猛发展。根据行业数据显示，随着中国经济的持续发展，国内母线槽市场预计在今后数年内将保持20%的持续增长，使母线槽产品能够得以迅速发展并在电力系统中广泛应用。
作为节能环保的新能源，风电产业得到了国家产业政策的支持，风电装机容量以每年翻番的速度激增，截至2010年底，我国已经成为世界风电大国。“十二五”期间，我国风电场建设、并网发电、风电设备制造等领域将成为投资热点，市场前景看好。另外，随着低压配电系统网络化技术日益发展，国内外电力系统自动化对输配电的要求不断提高，对于母线槽产品的智能化要求也日益显著。
为此天津电气传动设计研究所、中国电器工业协会电控配电设备分会应广大会员单位的要求，联合国内50余家行业内的骨干企业组成全国联合设计组，共同开发了新型节能母线槽。
1、产品开发过程
2011年初天津电气传动设计研究所联合相关企业的骨干和设计人员组成新型节能母线槽研发课题组，经过前期的市场调研和广泛征求用户意见后，制定了初期设计方案。
4月下旬，新型节能母线槽全国联合设计组在天津正式成立。与会代表就新型节能型母线槽产品结构、技术条件及配套选型情况进行了深入讨论，并确立了设计方案、技术参数及工作实施安排等。根据会议通过的项目计划进度安排，由联合设计组的骨干企业抽调部分技术专家在苏州进行集中设计工作，在这期间设计组成员认真对待工作，对细节问题和方案反复进行研讨并完善， 终完成了图样设计和技术文件编制工作。
后，通过对5台样机进行型式试验的方式验证了产品的性能、技术指标、图纸的正确性。
2011年10月产品通过了中国电器工业协会和天津市科学技术委员会组织的产品鉴定，鉴定委员会的专家认真听取了本项目的工作总结报告、技术研究报告、试验报告、查新报告等，查看了产品样机，对设计组提供的图纸资料等技术文件进行了认真的审查。专家们一致认为：C□LJ新型节能母线槽设计合理、结构先进，整体功能完备，运行稳定可靠，使用维护方便，市场发展前景广 阔，总体技术达到国际先进水平。建议进一 步加大产品宣传推广力度，加快推广使用。
2、产品概述
本次联合设计的新型节能母线槽包括密集绝缘型、空气绝缘型、风电型母线槽在内共3大系列27种规格，产品采用铜铝复合母线做导体，铝镁合金型材做外壳，既降低了成本，又实现了节能目标，是一种高性价比的母线槽；同时还增加了可选配的智能监控单元，满足了配网自动化的需求。
该产品主要适用于化工、冶金、工矿企业和文化体育场馆、展览馆、档案馆、博物馆、机场、车站、商厦等社会公共场所、高层建筑及风力发电塔的输配电供电系统。
本产品设计合理、结构先进、外形美观，防护等级高，具有高可靠性、环保、节能、寿命长、安装方便、易于维护等特点，可广泛应用于智能电网和风力发电系统等领域。
3、产品型号及含义
4、正常使用条件
4.1 周围空气温度：周围空气温度不超过+40℃，且在24h内其平均温度不超过+35℃，周围空气温度的下限为-5℃。风电型母线槽，周围空气温度下限为-40℃。
4.2 大气条件：空气清洁，温度为+40℃时相对湿度不得超过50%，在温度较低时允许有较高的相对湿度，如在+20℃时为90%，但考虑到由于温度的变化，有可能会偶然地产生适度的凝露，应给予注意。风电型母线槽，温度为+25℃时，相对湿度短时可达100%。
4.3 海拨高度：安装场地的海拨高度不得超过2000m。
5、技术参数
5.1 额定频率fn：50Hz
5.2 额定工作电流In：
密集型 400，630，800，1000，1250，1600，2000，2500，3150，4000，5000，6300，7200A；
空气型 400，630，800，1000，1250，1600，2000A；
风电型 630，800，1000，1250，1350，1600A。
5.3 额定工作电压Ue：交流380V(400V)，660V(690V)
5.4 额定绝缘电压Ui：交流690V，1000V
5.5 防护等级：IP54

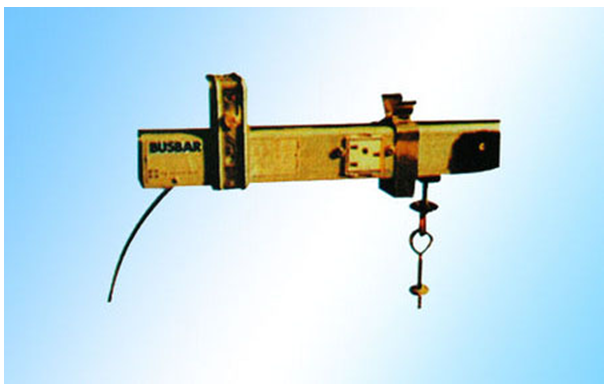

WZM照明母线槽
产品介绍
本母线槽外壳为冷板压制成型，装配简单，外表可喷不同的颜色。具有体积小、强度大、安装方便等优点，适用于各种场所的日光灯、汞灯及其它照明器材的供配电用，规格有：25A、40A、50-100A。
其特点安装方便快捷，所有电流等级母线采用同一规格外壳，通用性好。利用绝缘件支承并隔开绝缘导线，用电安全可靠。采用通用的两孔三孔插座引出分支电源。提供各种现场安装方式，用户可根据需要灵活使用。
空气绝缘耐火母线槽CKX-NH
产品介绍
CKX-NH系列耐火母线，母线槽的绝缘件采用特种绝热材料，如耐高温云母带，玻璃纤维无机增强材料，上、具有不然不爆及机械强度好等优点。母线槽外壳采用耐高温防火材料喷涂，耐火极限Ω。并能承受工频耐压1000V，1min内无击穿或烁乐现象，在额定电压下能正常工作，因此，可广泛适用于高层建筑，计算机在回路，保安回路，人口密集场所等具其他有耐火要求的地方。

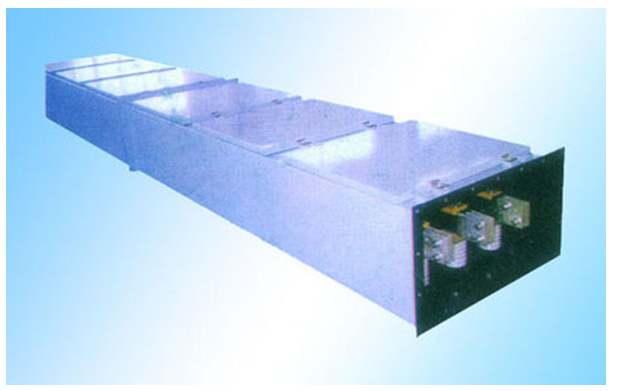

空气型封闭母线槽CKX-()
产品介绍
空气型母线槽具有国内外同类产品的优点外，在工艺结构上作了较大改进，具有以下优点：
1、由于母线通道的相间具有一定的空气间隙，改善了电力传输中的散热性能，提高其载荷能力、动热稳定性，进一步减少线损，延长使用寿命和提高工作可靠性。
2、母线槽之间连接充分考虑了施工安装工艺，采用母线通道先对接，然后再母排搭接的工艺方案，移动拆装方便，大大缩短了安装周期。
3、母排联接采用了侧板搭接工艺，使接头的接触面电气性能更加可靠。
4、母排的包复采用了高绝缘强度的热缩管工艺，使母线槽的绝缘强度、防尘能力、使用寿命及对环境的适应能力得到提高。
5、母排和外壳盖板之间采用了绝缘隔块，使母排的绝缘性能大大提高，增强工作可靠性。
6、盖板采用专用滚压机成型，使其具有更强的支撑强度，以适应大跨度场所的安装。
GM高压共相式母线槽
产品介绍
GM高压共相式母线系统，主要为大型发电机组励磁系统输送励磁电流及厂用变压器输入回路。GM高压母线具有结构简单、压降小、安全可靠、抗短路性能好等特点。可广泛用于10KV以下，3500A以内的输电系统。
GM高压共相式母线槽
产品介绍
GM高压共相式母线系统，主要为大型发电机组励磁系统输送励磁电流及厂用变压器输入回路。GM高压母线具有结构简单、压降小、安全可靠、抗短路性能好等特点。可广泛用于10KV以下，3500A以内的输电系统。
密集型封闭母线槽
产品介绍
密集型母线槽CCX-()与传统的电缆输出配电方式相比具有其突出的优点：
1、密实的结构能承受较大的电流负荷而占据 小的空间，其结构紧凑、体积小、互换性、通用性强的特点尤为明显。
2、母排采用绝缘材料包扎，大大增强了各相母线之间以及相对地之间的介电强度，具有较强的绝缘强度。
3、母排选材优良，输送电流大，输送线损小，寿命长。
4、采用新型接头工艺，使接头温升极低，外壳静电喷涂，美观耐腐。
5、主要技术指标达到IEC439-2，ZBK36002-89，ZBK36003-89《母线槽》《密集母线槽》标准要求。
高强绝缘封闭母线槽
本母线集空气与密集母线之优点，既能承受较强的电动力，又具较好的散热性能，大大提高了其载荷能力。加之外壳结构设计，采用成型机成型，使其具有非凡的支撑强度，可保证连续6m母线中心沿重70公斤的压力，挠度不超过15mm，解决了大跨度安装无法支撑吊装的困惑。
