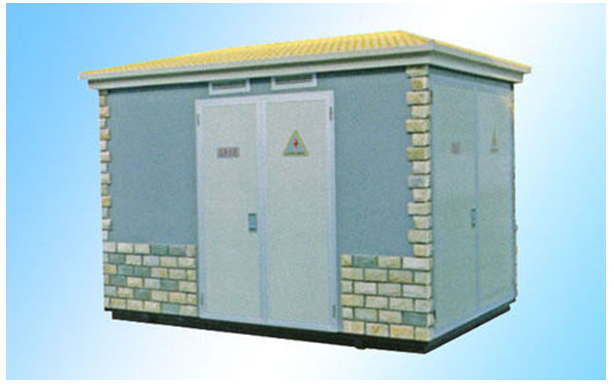

XBZ2智能型变电站

产品介绍

1、任务来源

随着我国经济的发展，城镇用电快速增加，特别是市区负荷密度增大更快，一些城镇进行电网建设与改造规划中，将对原有配电电压等级不合适和维修困难的电网进行升压改造。我国的城网改造应吸收国外的一些有益经验，国内外的技术经济比较均证明24kV方案比12kV方案优越。这不仅是因为24kV与12kV相比，其供电半径与容量几乎比后者增加一倍，同时降低了损耗和单位容量建设资金及维修费用，且避免大拆大换，节约投资。我国一些负荷密度高的城市，继续沿着12kV外延将难以为继。城网改造12kV升级至24kV是未来的发展趋势，有一些省市已开始试点。

XBZ2智能型/XBJ2紧凑型24kV(20kV)箱式变电站是天津电气传动设计研究所、中国电器工业协会电控配电设备分会组织全国七十余家企业，为满足国民经济日益发展的需要，针对我国国情的特点，满足国家电网需求，而开发出新一代通过型式试验的24kV箱式变电站。

2、概述

 XBZ2智能型/XBJ2紧凑型24kV(20kV)箱式变电站（以下简称箱变）吸收国外箱变的优点，采用了新工艺和先进的电器部件及高、低压自动化技术，满足了我国电网自动化以及电力部门的要求。箱式变电站是由高压开关设备、配电变压器、低压开关设备、电能计量设备和功率补偿装置等组装在一个或几个箱体内构成的。在高压、低压侧安装智能化模块，实现配电网中的自动化要求，实现遥控、遥测、遥信、遥调、上机系统管理。

此设备适用于城市高层建筑、住宅小区、厂矿企业、市政建设、公路、路灯等场所，及临时施工用电。本产品具有成套性强，安装周期短，占地面积小，投资省，少维护，运行安全可靠，外形美观，使用周期长，易与周围环境相协调等特点。

3、产品型号及含义

4、使用条件

4.1 装于户外的箱变的正常使用条件

　　 a)周围空气温度不超过+40℃，且在24h内测得的温度平均值不超过+35℃。

　　 周围空气温度可为-10℃、-25℃。应当考虑温度的急骤变化。

　　 b)应当考虑高达1000W/m2（晴天中午）的阳光辐射。

　　 c)海拔不超过1000m。

　　 d)周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染。污秽等级不得超过Ⅲ级。

　　 e)覆冰对1级不超过1mm，10级不超过10mm，20级不超过20mm。

　　 f)风速不超过34m/s。

　　 g)应当考虑凝露和降水。

　　 h)在二次系统中感应的电磁**扰电压幅值不超过1.6kV。

4.2 特殊使用条件

　　 超出3.1的正常使用条件时，应由制造厂与用户协商解决。

5、技术参数

5.1 额定电压(Ur)

　　 高侧压：24kV

　　 低侧压：0.4kV

　　 辅助回路：交流110V，220V，380V；直流24V

5.2 变压器额定容量

　　 100，125，160，200，250，315，400，500，630，800，1000，1250，1600kV/A

5.3 额定电流(lr)

　　 高侧压：400，630A

　　 低侧压：2500A

5.4 额定频率(fr)

　　 50Hz

5.5 额定短时耐受电流(lk)

　　 高压开关设备：16kA2s(4s)，20kA2s(4s)

　　 低压开关设备：15kA用于315～500kV/A

　　　　　　　　　 30kA用于630～1600kV/A

　　 试验时间：1s

　　 变压器容量小于315kVA时，免试。

5.6  外壳防护等级

　　 不低于IP23D

YBW-12KV系列高压、低压预装式变电站

产品介绍

◆用途

YBW-12系列预装式变电站适用于一次侧交流额定电压12kV、变压器容量1600kVA、工作频率不大于50Hz的公众能接近的户外预装式变电站设备。该变电站是通过电缆对外连接的，可以从它的内部或外部进行操作。用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用点等场所，作配电系统中接受和分配电能之用。

◆结构特点

1、YBW-12系列预装式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，箱体材料采用槽钢、铝合金与阻燃型复合材料制作而成。

2、YBW-12系列预装式变电站，具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10～1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。

3、具有良好的保护接地系统，主接地点焊接在下方的骨架上。仪表门也有接地点与壳体相连。

◆主要技术参数

YBW-12KV系列变电站

产品介绍

◆用途

YBW-12系列预装式变电站适用于一次侧交流额定电压12kV、变压器容量1600kVA、工作频率不大于50Hz的公众能接近的户外预装式变电站设备。该变电站是通过电缆对外连接的，可以从它的内部或外部进行操作。用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用点等场所，作配电系统中接受和分配电能之用。

◆结构特点

1、YBW-12系列预装式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，箱体材料采用槽钢、铝合金与阻燃型复合材料制作而成。

2、YBW-12系列预装式变电站，具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10～1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。

3、具有良好的保护接地系统，主接地点焊接在下方的骨架上。仪表门也有接地点与壳体相连。
